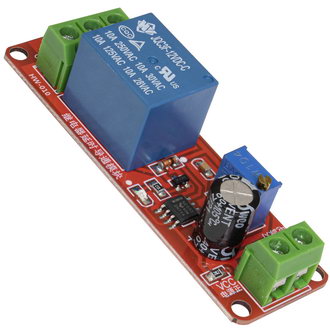

Модуль электронный NE555-12

Одноканальное реле / модуль задержки времени RUICHI NE555-12В с таймером от 1 до 10 секунд представляет собой модуль задержки подачи питания на любую нагрузку.
Устройство собрано на основе универсального таймера NE555, благодаря этому есть возможность настроить время задержки с помощью подстроечного резистора. Управление устройствами осуществляется с помощью силового реле имеющего перекидные контакты.
Принцип рабаты реле: контакты, при подачи питания на реле задержки времени, через 0- 10 секунд размыкаются и замыкаются (есть нормально замкнутые и нормально разомкнутые контакты), и остаются в таком состоянии до тех пор пока питание не будет прекращено. Для удобства на плате имеется светодиод, загорающийся при подаче питания.
Распиновка:
«Земля» (GND) — минус питания.
«Запуск» (Trigger) — на контакт поступает импульс, начинающий работу таймера. Инициируется нажатием тумблера.
«Выход» (Output) — пока таймер активен, на контакте генерируется исходящий сигнал. Его вольтаж равный V питания — 1.7В, через ограничивающий резистор R3 позволяет открыть базу транзистора VT1. В свою очередь, полупроводниковый усилитель начинает пропускать напряжение на пусковое реле K1, которое уже коммутирует ток к потребителю. Диод VD1 в схеме предотвращает бросок паразитных токов в моменты активации.
«Сброс» (RESET) — при подаче отрицательного сигнала таймер переводится в 0 и останавливается. Чтобы такого не произошло, в схеме сделан подвод положительного полюса питания через сопротивление к этому контакту.
«Контроль» (Control Voltage) — для такого простого устройства, этот вход микросхемы соединяется массой через емкость. Подобная конструкция повышает помехоустойчивость всей сборки.
«Остановка» (Threshold) — в схеме контакт присоединен к положительному полюсу питания. В более сложных системах, кратковременное его замыкание на минус остановит работу таймера.
«Разряд» (Discharge) — контакт предназначен для соединения 555 микросхемы с задающей в ременный интервал емкостью.
«Питание» (VCC) — плюс напряжения схемы.
